液壓增壓閥工作原理
2021-08-11 17:27:33
liuxinde

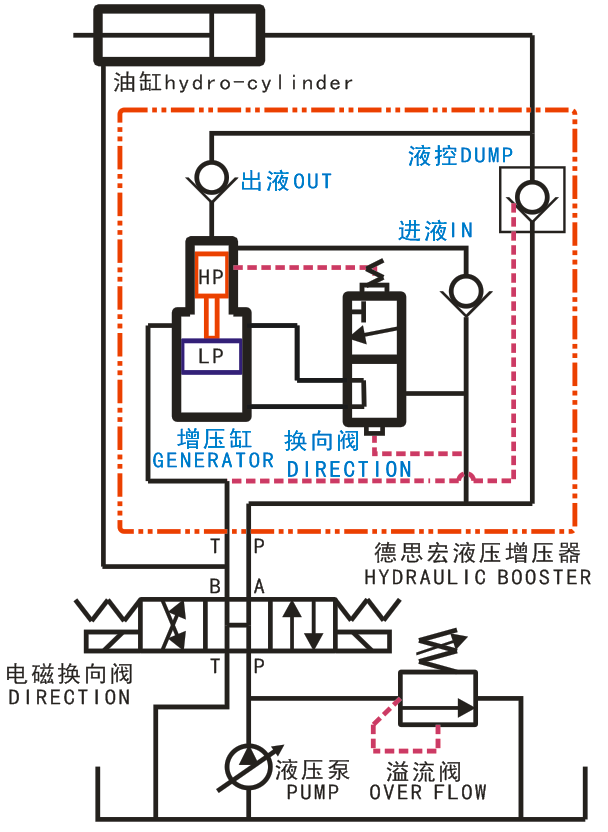

液壓增壓閥又稱油壓增壓器、連續自動增壓器、往復增壓器、液壓增壓器、液壓放大器等，工作原理如上圖所示：
液壓增壓閥本質上就是自動化增壓缸。
液壓增壓閥為虛線框內所有零件，包含低壓活塞LP，高壓活塞HP，液控換向閥，進液單向閥，出液單向閥，液控單向閥，外部殼體。
當電磁換向閥換向到右位時候，低壓系統供油至液壓增壓器P口，低壓液壓油經過進液單向閥，到達高壓活塞HP頂部，推動高、低壓活塞向下運動；
當高壓活塞HP到達下止點位置時候，液控換向閥先導控制口上腔與低壓液壓油接通，由于先導控制口上腔面積比下腔大，液控換向閥將往下移動，實現自動換向。
液控換向閥換向后，低壓液壓油從P口進入，經過液控換向閥，到達低壓活塞LP底部，推動高壓活塞HP向上運動，壓縮高壓活塞HP頂部液柱，這時，進液單向閥將關閉，出液單向閥打開，輸出高壓液壓油。
當高壓活塞HP到達上止點位置時候，液控換向閥先導控制口上腔將與回油接通，先導控制口下腔的壓力油將推動換向閥往上移動，再次換向到圖上所示位置。
如此往復，實現連續增壓。
當電磁換向閥換向到中位時候，液壓增壓器自動保壓。
當電磁換向閥換向到左位時候，低壓系統供油至液壓增壓閥T口，頂開內部液控單向閥，同時也供油至負載油缸有桿腔，推動油缸回程。
